圓柱形鋼殼鋰電池都有哪些？

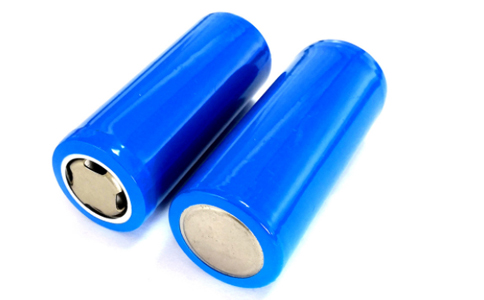

圓柱形鋼殼鋰電池與軟包和方形鋰電池相比是商業化最早，生產自動化程度最高，當前成本最低的一種鋰電池。目前市場主要有18650圓柱形鋰電池和21700圓柱鋰電池，其他常見的圓柱鋰電池規格有14650、17490、18650、21700、26650等。

圓柱形鋼殼鋰電池分為磷酸鐵鋰、鉆酸鋰、錳酸鋰、鉆錳混合、三元材料不同體系，外殼分為鋼殼和聚合物兩種，不同材料體系電池有不同的優點。目前，圓柱主要以鋼殼圓柱磷酸鐵鋰電池為主，這種電池的表現為容量高、輸出電壓高、良好的充放電循環性能、輸出電壓穩定、能大電流放電、電化學性能穩定、使用安全、工作溫度范圍寬、對環境友好。

圓柱形鋼殼鋰電池結構：?jiǎn)误w主要由正極，負極，隔膜，正極負極集電極，安全閥，過流保護裝置，絕緣件和殼體共同組成。殼體，早期鋼殼較多，當前以鋁殼為主。

單體過流保護裝置，每個廠家的設計并不相同，根據對安全性要求的不同，價格要去不同，可以進行定制。一般的安全裝置主要有PTC正溫度系數電阻和熔斷裝置兩大類。

PTC，當出現過大電流，電阻發熱，溫度積累更促進PTC阻值的上升，當溫度超過一個閾值以后，陡然增大，相當于把故障電芯從總體回路中隔離開來，避免進一步熱失控的發生。

熔斷裝置，原理上就是一個熔絲，遇到過大電流，熔絲熔斷，回路被斷開。

兩種保護裝置的區別在于前者可恢復，后者的保護是一次性的，一旦故障發生，系統必須認為更換問題電芯才能正常工作。

圓柱形鋼殼鋰電池特點

圓柱鋰電池電芯，尤其18650，由于其自身結構特點，也由于其型號的標準化，圓柱電芯生產的自動化水平，在3種主要電芯形式中為最高。這就使得高度一致性成為可能，成品率相應得到提高。

圓柱鋰電池優點

1)如前面所述，單體一致性較好;

2)單體自身力學性能好，與方形和軟包電池相比，封閉的圓柱體，近似尺寸下，可以獲得最高的彎曲強度;

3)技術成熟，成本低，但同時，成本優化的空間也已經消耗的差不多;

4)單體能量小，發生事故時，形式易于控制，但這一點也正在成為它被取代的理由(那句流行的話怎么講，成就你的也將毀滅你，殺不死你的也必將使你強大，物同此理啊)

5）圓柱鋰電池PACK成組

圓形電池相對具有更易用特點，所以PACK方案簡單，散熱效果好，方形電池PACK時要解決好散熱的問題。

圓柱鋰電池缺點：

1)在電動汽車這個語境中，電池系統的圓柱單體數量都很大，這就使得電池系統復雜度大增，無論機構還是管理系統，相對于其他兩類電池，系統級別的成本圓柱電池偏高;

2)在溫度環境不均勻條件下，大量電芯特性異化的概率上升，當然，特斯拉之所以在設計之初選擇18650，相信只是個無奈之選，因?yàn)?0年前，能夠大批量生產的合格動力電池，只有圓柱電池。而電池的安全和熱管理需求，反而是它強大電控系統的研發動力。

3)能量密度的上升空間已經很小，在既定空間內，只有死磕材料，公認是一條難走的路。
